1.无屑切割机介绍
S(标准)系列管材无屑切割机
-采用方力品牌优化配置;
-管材切割端面平整美观;
-气动或液压进刀;
-PLC控制。

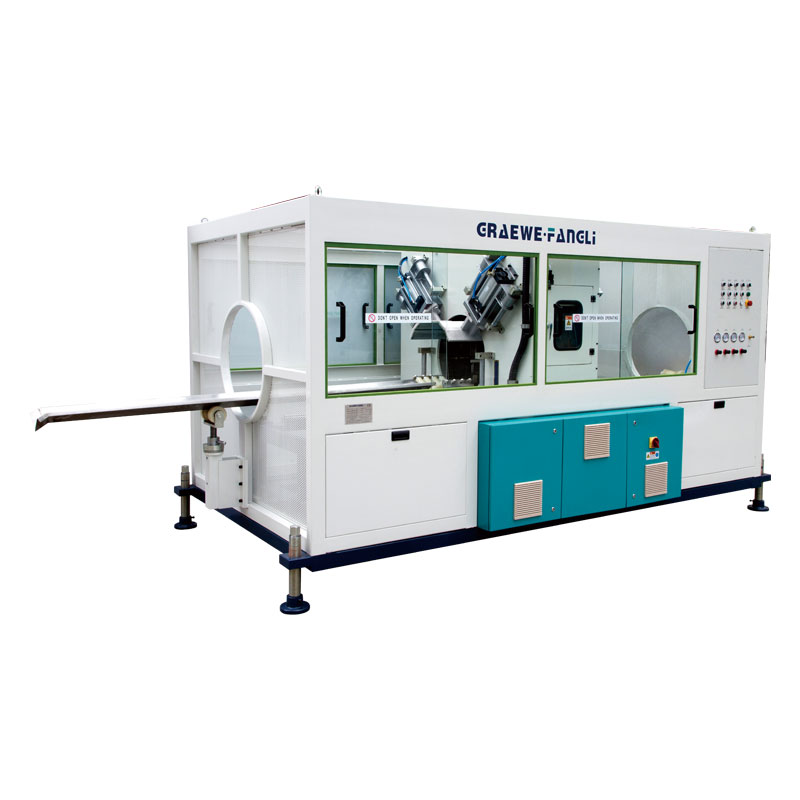

G(高端)系列管材无屑切割机
-采用GRAEWE FANGLI品牌高端配置;
-至Ф1600mm大口径无屑刀片式切割;
-高精度直线导轨传动;
-小规格管材采用高频次飞刀切割;
-250(含)以上规格采用V型夹紧,免更换哈夫块;
-带开门断电功能;
-PC板移门;
-符合CE标准设计。
U(北美高端)系列管材无屑切割机
-采用GRAEWE FANGLI品牌的北美高端配置;
-至Ф1600mm大口径无屑刀片式切割;
-高精度直线导轨传动;
-小规格管材采用高频次飞刀切割;
-250(含)以上规格采用V型夹紧,免更换哈夫块;
-带开门断电功能;
-PC板移门;
-符合UL标准设计;
-根据北美标准研发制造。
2.产品参数
S(标准)系列管材无屑切割机
型号 |
切割管材范围 |
最大切割壁厚 |
切割方式 |
中心高度 |
外形尺寸 |
FDQG32S |
Ф16~Ф32 |
6 |
飞刀切割 |
1000 |
520x620x1200 |
FDQG63S |
Ф16~Ф63 |
10 |
飞刀切割 |
1000 |
840×720×1300 |
WQQG63S |
Ф16~Ф63 |
12 |
气动无屑切割 |
1000 |
2600×1100×1600 |
WQQG160S |
Ф20~Ф160 |
20 |
气动无屑切割 |
1000 |
2800×1200×1600 |
WYQG250S |
Ф50~Ф250 |
25 |
液压无屑切割 |
1000 |
2900×1500×1600 |
WYQG315S |
Ф75~Ф315 |
30 |
液压无屑切割 |
1000 |
2900×1600×1600 |
WYQG450S |
Ф90~Ф450 |
45 |
液压无屑切割 |
1100 |
3100×2000×2000 |
WYQG630S |
Ф160~Ф630 |
60 |
液压无屑切割 |
1100 |
3100×2150×2200 |
WYQG800S |
Ф315~Ф800 |
65 |
液压无屑切割 |
1200 |
3100×2250×2400 |
WYQG1000S |
Ф400~Ф1000 |
70 |
液压无屑切割 |
1400 |
3500×2200×2500 |
WYQG1200S |
Ф500~Ф1200 |
70 |
液压无屑切割 |
1600 |
3500×2500×2900 |
WYQG1600S |
Ф710~Ф1600 |
70 |
液压无屑切割 |
1800 |
3500×3000×3600 |
参数如有更改,恕不另行通知
G(高端)系列管材无屑切割机
型号 |
切割管材范围 |
最大切割壁厚 |
切割方式 |
中心高度 |
外形尺寸 |
FDQG32G |
Ф16~Ф32 |
6 |
飞刀切割 |
1000 |
520x620x1200 |
FDQG63G |
Ф16~Ф63 |
10 |
飞刀切割 |
1000 |
840×720×1300 |
WQQG63G |
Ф16~Ф63 |
12 |
气动无屑切割 |
1000 |
2600×1100×1600 |
WQQG160G |
Ф20~Ф160 |
20 |
气动无屑切割 |
1000 |
2800×1200×1600 |
WYQG250G |
Ф50~Ф250 |
25 |
液压无屑切割 |
1000 |
2900×1500×1600 |
WYQG315G |
Ф75~Ф315 |
30 |
液压无屑切割 |
1000 |
2900×1600×1600 |
WYQG450G |
Ф90~Ф450 |
45 |
液压无屑切割 |
1100 |
3100×2000×2000 |
WYQG630G |
Ф160~Ф630 |
60 |
液压无屑切割 |
1100 |
3100×2150×2200 |
WYQG800G |
Ф315~Ф800 |
65 |
液压无屑切割 |
1200 |
3100×2250×2400 |
WYQG1000G |
Ф400~Ф1000 |
70 |
液压无屑切割 |
1400 |
3500×2200×2500 |
WYQG1200G |
Ф500~Ф1200 |
70 |
液压无屑切割 |
1600 |
3500×2500×2900 |
WYQG1600G |
Ф710~Ф1600 |
70 |
液压无屑切割 |
1800 |
3500×3000×3600 |
参数如有更改,恕不另行通知
U(北美高端)系列管材无屑切割机
型号 |
切割管材范围 |
最大切割壁厚 |
切割方式 |
中心高度 |
外形尺寸 |
FDQG32U |
Ф16~Ф32 |
6 |
飞刀切割 |
1000 |
520x620x1200 |
FDQG63U |
Ф16~Ф63 |
10 |
飞刀切割 |
1000 |
840×720×1300 |
WQQG63U |
Ф16~Ф63 |
12 |
气动无屑切割 |
1000 |
2600×1100×1600 |
WQQG160U |
Ф20~Ф160 |
20 |
气动无屑切割 |
1000 |
2800×1200×1600 |
WYQG250U |
Ф50~Ф250 |
25 |
液压无屑切割 |
1000 |
2900×1500×1600 |
WYQG315U |
Ф75~Ф315 |
30 |
液压无屑切割 |
1000 |
2900×1600×1600 |
WYQG450U |
Ф90~Ф450 |
45 |
液压无屑切割 |
1100 |
3100×2000×2000 |
WYQG630U |
Ф160~Ф630 |
60 |
液压无屑切割 |
1100 |
3100×2150×2200 |
WYQG800U |
Ф315~Ф800 |
65 |
液压无屑切割 |
1200 |
3100×2250×2400 |
WYQG1000U |
Ф400~Ф1000 |
70 |
液压无屑切割 |
1400 |
3500×2200×2500 |
WYQG1200U |
Ф500~Ф1200 |
70 |
液压无屑切割 |
1600 |
3500×2500×2900 |
WYQG1600U |
Ф710~Ф1600 |
70 |
液压无屑切割 |
1800 |
3500×3000×3600 |
参数如有更改,恕不另行通知
3.产品详细
